| MODEL |

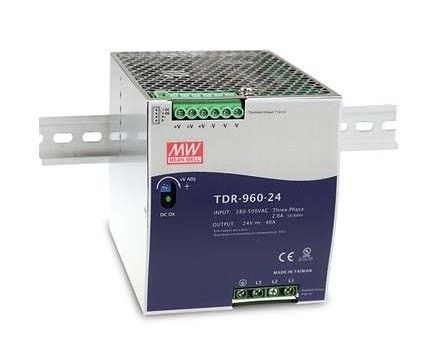

TDR-960-24 |
TDR-960-48 |
|
KELUARAN
|
TEGANGAN DC |
24V |
48V |
| |
ARUS PERINGKAT |
40A |
20A |
| |
RENTANG SAAT INI |
0 ~ 40A |
0 ~ 20A |
| |
NILAI DAYA |
960W |
960W |
| |
RIPPLE & NOISE (maks.) Catatan.2 |
180mVp-hal |
250mVp-hal |
| |
PENYESUAIAN TEGANGAN.JARAK |
24 ~ 28V |
48 ~ 55V |
| |
TOLERANSI TEGANGAN Catatan.3 |
± 1,0% |
± 1,0% |
| |
PERATURAN GARIS |
± 0,5% |
± 0,5% |
| |
PERATURAN BEBAN |
± 1,0% |
± 1,0% |
| |
SETUP, NAIK WAKTU |
1000ms, 100ms / 400VAC 800ms, 100ms / 500VAC pada beban penuh |
| |
TAHAN WAKTU (Biasa) |
12ms / 400VAC 14ms / 500VAC pada beban penuh |
|
MEMASUKKAN
|
RENTANG TEGANGAN Catatan.4 |
Tiga Fase 340 ~ 550VAC (Operasi fase ganda dimungkinkan) 480 ~ 780VDC |
| |
RENTANG FREKUENSI |
47 ~ 63Hz |
| |
FAKTOR DAYA (Biasa) |
PF ≧ 0.88 / 400VAC PF ≧ 0.86 / 500VAC pada beban penuh |
| |
EFISIENSI (Tip.) |
94% |
94,5% |
| |
AC CURRENT (Biasa) |
2A / 400VAC 1.4A / 500VAC |
| |
INRUSH CURRENT (Tip.) |
DINGIN MULAI 60A |
| |
KEBOCORAN ARUS |
<3,5mA / 530VAC |
|
PERLINDUNGAN
|
KELEBIHAN
|
105 ~ 130% daya keluaran terukur |
| |
|
Jenis perlindungan: Pembatasan arus konstan, unit akan mati setelah 3 detik., nyalakan kembali untuk memulihkan |
| |
LEBIH TEGANGAN
|
29 ~ 33V |
56 ~ 65V |
| |
|
Jenis perlindungan: Matikan tegangan output daya, hidupkan kembali untuk memulihkan |
| |
LEBIH TEMPERATUR |
Matikan tegangan output daya, pulih secara otomatis setelah suhu turun |
|
FUNGSI
|
DC OK PERINGKAT KONTAK NYATA (maks.) |
Beban resistif 60Vdc / 0,3A, 30Vdc / 1A, 30Vac / 0,5A |
| |
BERBAGI SAAT INI |
Silakan merujuk ke manual fungsi |
|
LINGKUNGAN HIDUP
|
TEMP KERJA.Catatan 5 |
-30 ~ + 70 ℃ (Lihat "Kurva Penurunan Daya") |
| |
KELEMBABAN KERJA |
20 ~ 95% RH non-kondensasi |
| |
TEMPAT PENYIMPANAN, KELEMBABAN |
-40 ~ + 85 ℃, 10 ~ 95% RH non-kondensasi |
| |
TEMP.KOEFISIEN |
± 0,03% / ℃ (0 ~ 50 ℃) |
| |
GETARAN |
Komponen: 10 ~ 500Hz, 2G 10 menit./1 siklus, 60 menit.masing-masing sepanjang sumbu X, Y, Z;Pemasangan: Kepatuhan terhadap IEC60068-2-6 |
|
KEAMANAN & EMC
(Catatan 6)
|
STANDAR KEAMANAN |
UL508, AS / NZS62368.1, EAC TP TC 004 disetujui, IEC62368-1 CB disetujui oleh SIQ |
| |
TAHAN TEGANGAN |
I / PO / P: 3KVAC I / P-FG: 2KVAC O / P-FG: 0,5KVAC O / P-DC OK: 0,5KVAC |
| |
RESISTENSI ISOLASI |
I / PO / P, I / P-FG, O / P-FG:> 100 juta Ohm / 500VDC / 25 ℃ / 70% RH |
| |
EMC EMISI |
Kepatuhan terhadap EN55032 (CISPR32), EN61204-3 Kelas B, EN61000-3-2, -3, EAC TP TC 020 |
| |
IMUNITAS EMC |
Kepatuhan terhadap EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, tingkat industri berat, kriteria A, EAC TP TC 020 |
|
LAINNYA
|
MTBF |
59.4K jam min.MIL-HDBK-217F (25 ℃) |
| |
DIMENSI |
110 * 125,2 * 150mm (W * H * D) |
| |
PENGEPAKAN |
2,47Kg;6 buah / 15.8Kg / 1.47CUFT |
